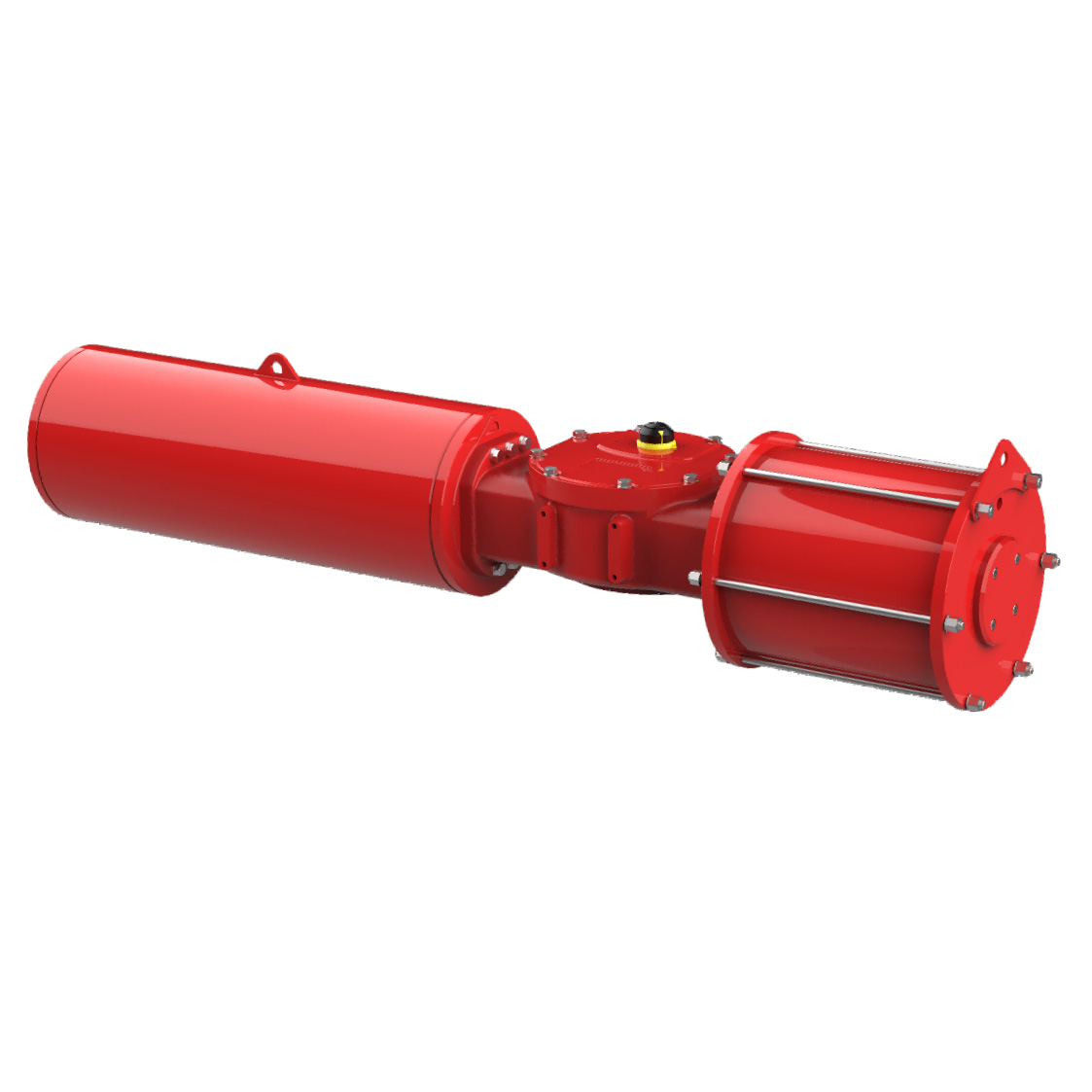

Ovládač s vysokým obsahom škótskeho strmeňa, je druh pneumatického ovládača piestu uhlového zdvihu, dizajn pneumatického ovládača typu strmeňa, je jemný a kompaktný, pevný a odolný, vhodný pre guľové ventily, motýľové ventily, zásuvné ventily a iné ventily použiteľné na 90 ° uhol vypnutia alebo regulácie.
1. Úvod produktu
Ovládanie škótskych jarov primárne automatizujú operácie ventilov. Účinne prevádzajú lineárny pohyb na rotačný pohyb. Základný mechanizmus škótskeho strmeňa pozostáva z posuvného bloku, ktorý sa pohybuje v pevnom strmeňu. Táto interakcia medzi posuvným blokom a strmeňom je rozhodujúca pre prevádzku ovládača. Keď sa piest pohybuje, tlačí posuvný blok pozdĺž strmeňa a vytvára rotačný pohyb. Tento dizajn umožňuje hladké a kontrolované ovládanie.
2. Parameter produktu (špecifikácia)
Model: Séria JHD
Prúdový výstupný krútiaci moment: 424n.m - 81421n.m
Štruktúra: škótske jarmo
Aplikácia: guľový ventil, motýľový ventil, ventil plug a ďalšie ventily
Tlak na prívod vzduchu: 3 - 8 bar
Materiál valca: uhlíková oceľ
Stredový telesný materiál: Turné železo alebo uhlíková oceľ
Ovládanie zdroja vzduchu: Prostredníctvom filtrovaného stlačeného vzduchu, bez potreby mazania oleja, olej musí vyhovovať NBR za mazaného stavu.
Použiteľná okolitá teplota:
Štandard -20 ℃ ~ 80 ℃
Nízka teplota -40 ℃ ~ 80 ℃
Vysoká teplota -15 ℃ ~ 150 ℃
Štandard príruby: ISO 5211
Otočiť zdvih: 90 ° (+/- 5 °)
Servisná životnosť: Podľa EN 15714-3
3. funkcie produktu
Škótske jarmo pneumatický ovládač Dvojitý pôsobiaci JHD2E0410S má nižšie uvedené charakteristiky:
● Štruktúra: Typ návratnosti pružiny s vysokým obsahom škótskeho jaria.
● Nízke trenie, dlhá životnosť podľa EN 15714-3.
● Aplikované na ventily uhlového zdvihu, guľové ventily, motýľové ventily, ventily zátk a ďalšie ventily.
● Montážna príruba v súlade s ISO 5211.
● Vysoko kvalitný povrchový náter k železa alebo uhlíkovej ocele maľovaním.
● Získané certifikát: ATEX, EAC, CE, SIL3, ISO9001: Certifikát 2015.
● High-end výrobky, vynikajúca kvalita, kompletný certifikačný systém.
● Všetky výrobky v továrni prechádzajú prísnym testovaním, každý jednotlivec je označený sledovacím kódom pre rýchlu identifikáciu a kompletné sledovacie služby.

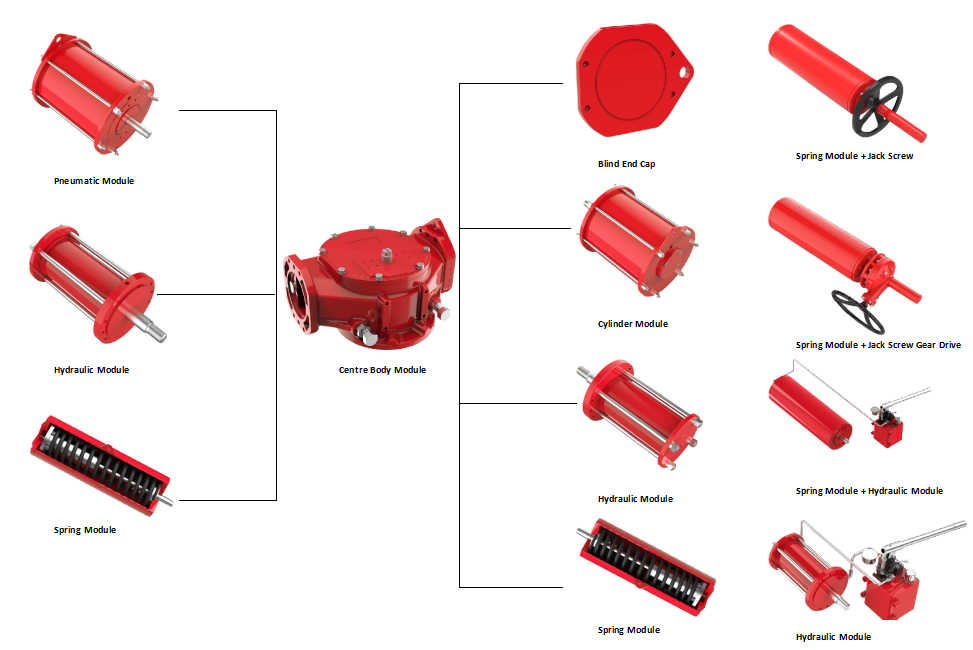

● Funkčný modulárny: pneumatický modulárny, modulárny modulárny, modulárny hnací pohon, atď., Všetky moduly sa môžu zostaviť a nahradiť navzájom; zvýšenie výkonu produktu a ľahšie sa udržiava.
4. Module
Často
Otázka: Ste výrobca alebo obchodná spoločnosť?
Odpoveď: Sme výrobca, ktorý sa špecializuje na pneumatické ovládače a prevádzkovateľov výstroja už viac ako 20 rokov, v Taizhou v provincii Zhejiang v Číne.
Otázka: Ak ma zaujíma váš vysokokarí Scotch Joke, kedy môžem dostať vašu ponuku?
Odpoveď: Všetky vaše otázky budú zodpovedané do 24 hodín.
Otázka: Môžete vyrábať podľa vlastných technických výkresov zákazníka?
Odpoveď: Áno, ponúkame personalizovanú službu prispôsobenia.
